当按下门铃按钮时，电路接通，产生一个信号。这个信号通过变压器被转换成适合驱动铃声组件的电压。铃声组件接收到信号后，会产生声音，提醒室内的人有人来访。

　　门铃电路的应用非常广泛，几乎所有家庭和办公室都有使用。它可以方便地提醒室内的人有人来访，避免打扰到室内的人。此外，门铃电路还可以通过与防盗报警系统结合使用，提高家庭或办公室的安全性。

　　这是带有闪烁LED的门铃电路，k8凯发使电路更具吸引力。IC1（NE555）在这里用作时钟发生器。它实际上被设置为一个非稳态多谐振荡器，其频率可以使用1 的支持来改变。从 IC1 接收到的时钟脉冲被馈送到 IC2 (CD4017) 的引脚 14，IC2 是一种流行的十进制计数器电路模块。

　　在这个带有闪烁 LED 的门铃电路中凯发K8一触即发，LED 的连接方式相当不同。 LED 从 Q0 到 Q9 顺序闪烁。五个 100k 的微调器连接到每对 LED。

　　IC3作为音调发生器，然后采用晶体管BC547B和SL100B组成的达林顿组来增强其输出，从而使电路能够驱动扬声器。 IC3的频率由电位器VR2改变。每个 100k 微调器（VR3 至 VR7）都经过微调，可根据个人决定获得不同的调整。 10 个 LED 显示屏的设置方式如下：第一垂直列具有橙色 LED1 至 LED5，第二平行列具有绿色 LED10 至 LED6，如上述电路所示。

　　该电路很容易在 veroboard 上构建。任何经过良好滤波的 9V、250mADC电源均适用。电源变压器的初级可以连接到钟形交流插座。

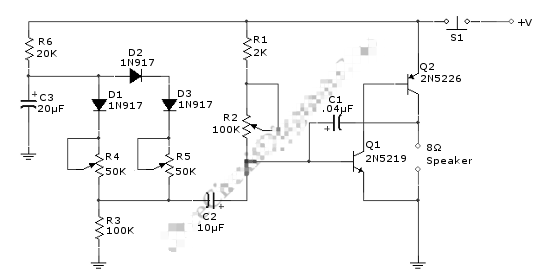

　　该门铃电路会产生低音，然后上升到更高的频率。连接在 Q1 基极和地之间的等效总电阻(Rbg) 以及C1 决定了 AF 振荡器的频率。电阻(Rbg)等于(R2+R1)R3。

　　R2 用于设置初始偏置条件，进行调整以产生令人愉悦的低起始频率门铃音。当电容器C3 通过 R6 充电直至达到 D1 偏置电压电平时，D1 将开始导通。然后Rbg的值与R4和D1、R5-D2-D3并联，并且二极管的等效电阻值随着C3电压的上升而逐渐减小。电阻值的减小使得输出音调的频率上升。提供两种不同的二极管路径以扩展二极管导通过渡斜率的线性区域。对于具有不同偏置的两条路径，在单个二极管路径饱和后，第二条路径在更高的电压电平下提供进一步的线

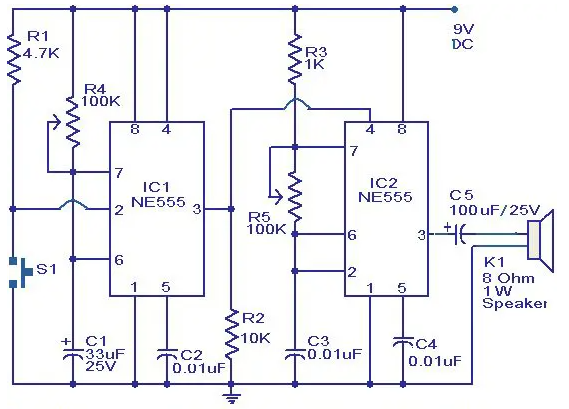

　　IC的门铃电路t图该门铃电路的主要部分是两片NE555定时器IC。当有人短按开关S1时，扬声器就会发出铃声，其时间长度与IC1周围内置的单稳态多谐振荡器的时间一样长。

　　当开关 S1 按下时，IC1 在其引脚 2 处被触发，并且输出引脚 3 在先前由 POT R4 和 POT R5 的值设定的时间段内变高。当 IC1 的输出变高时，它复位 IC2，并开始振荡到通过扬声器发出铃声。IC2被配置为非稳态多谐振荡器，其振荡频率可以在POT R5的帮助下改变。通过调整R4和R5的值，可以改变音调。

　　该门铃安全系统的设计功能如下：当有人在夜间按下门铃开关时，不仅门铃会响，而且连接的灯泡也会亮起。要关闭灯泡，只需按下电路中包含的重置按钮开关即可。将灯泡放置在门铃开关附近，以便您在开门之前识别按门铃的人。k8凯发此功能使您在与不熟悉的人打交道时能够保持谨慎。在白天，灯泡保持不亮状态，只有门铃被激活。

　　合上门铃开关S1，门铃响凯发K8一触即发，同时变压器X得到交流电源。该变压器提供 6V-0V-6V/500mA 降压电压。变压器的输出通过二极管D1和D2进行整流。随后，整流输出通过标记为 C1 的 1000μF、25V 电容器进行平滑，然后通过标记为 R1 的 2.2k

　　光敏电阻器 (LDR)。在日光条件下，LDR 由于持续暴露在光线下而表现出极低的电阻。因此，当按下门铃开关时，晶体管进入导通状态，导致其集电极接地。结果，电路的后续部分保持休眠状态，只允许门铃响。

　　图中，六反相器406中的A、B两只反相器与晶体X1构成32．768kHZ的信号发生器，然后通过反相器C、D、E、F并联驱动去调制以Q1为核心的高频信号发生器，输出高频调幅波，
